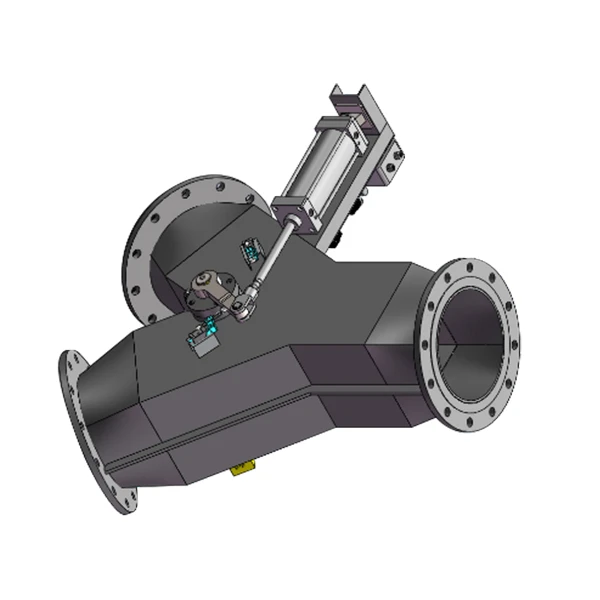

صمام تحويل البندول

إن صمام البندول المحول عبارة عن جهاز تحكم عكسي عالي الكفاءة-مصمم خصيصًا لأنظمة نقل السوائل والمساحيق والمواد الحبيبية. من خلال الاستفادة من سنوات خبرة الشركة في تصنيع الصمامات وتكنولوجيا التحكم في السوائل، فإنها تستخدم "قلب الصمام المطرقي المتأرجح" باعتباره جوهرها، وتستخدم تخطيطًا ثلاثي-مدخلًا واحدًا ومخرجين أو مدخلين ومخرجًا واحدًا. إنه يحقق انعكاسًا سريعًا من خلال العمل المشترك لجاذبية البندول ودفع الوسائط. إنه يتميز بمزايا مثل الانعكاس الحساس، وخصائص مقاومة-الانسداد والتآكل-، والختم الموثوق، والهيكل المدمج. تم تصنيعه وفقًا صارمًا لمعايير GB/T 9092 وAPI 598 وISO 4401، وهو مناسب لظروف التشغيل المختلفة بدءًا من الضغط العالي العادي إلى المتوسط-. يتم استخدامه على نطاق واسع في صناعات مثل آلات البناء، ومعدات التعدين، والكيماويات، والمعادن، وبناء السفن، وخطوط الإنتاج الآلية، وحل نقاط الألم الصناعية تمامًا مثل التشويش، والعكس البطيء، والتسرب السهل، والصيانة المرهقة للصمامات العكسية التقليدية. إنه يبسط تخطيط خطوط الأنابيب ويحسن كفاءة تشغيل النظام واستقراره.

باعتباره مركزًا عكسيًا عالي الكفاءة في أنظمة نقل الوسائط، يعتمد هذا المنتج على "العكس السريع من نوع البندول-"، مع ثلاث وظائف تعمل معًا لتوصيل خط أنابيب النقل والمشغل، مما يحقق تحكمًا دقيقًا في الوسائط مع ضمان التشغيل المستقر وسهولة الاستخدام، والتكيف مع متطلبات العملية المعقدة في سيناريوهات مختلفة.

عكس البندول السريع: يعتمد قلب صمام البندول المتكامل، ويعتمد على العمل المزدوج لجاذبية البندول والدفع المتوسط، ويمكنه تحقيق انعكاس سريع بدون آلية قيادة معقدة. زمن استجابة الانعكاس أقل من أو يساوي 0.5 ثانية، وهو مناسب لظروف الانعكاس المتكررة. يمكن أن يحقق بمرونة مدخل واحد ومنفذين أو مدخلين وتبديل اتجاه تدفق مخرج واحد. يتم وضع البندول بدقة، دون تشويش أو انحراف، مما يؤدي إلى تجنب الخسارة المتوسطة أو فشل المعدات الناجم عن تأخر الانعكاس. إنها مناسبة للأنظمة الهيدروليكية وأنظمة النقل الهوائية والسيناريوهات الأخرى التي تتطلب سرعة الانعكاس.

مكافحة-الانسداد ومكافحة-التراكم: يعتمد قلب صمام البندول على تصميم انسيابي بدون نتوءات واضحة أو زوايا ميتة. الجدار الداخلي لقناة التدفق مصقول بدقة وسلس ونظيف، مما يمكن أن يمنع بشكل فعال تراكم وتشويش المسحوق أو الحبيبات أو السوائل اللزجة. إنها مناسبة للحبيبات ذات أحجام الجسيمات المتعددة من 0.1 إلى 50 مم ووسائط السوائل المختلفة. يمكن للبندول أن يولد اهتزازًا طفيفًا أثناء عملية التأرجح، مما يمنع التصاق المواد بشكل أكبر ويزيل تمامًا مشكلة انسداد المواد وإغلاقها. إنها مناسبة للتعدين والمواد الكيميائية وغيرها من سيناريوهات الوسائط المتربة وعالية اللزوجة.

ختم موثوق ومنع التسرب: اعتماد هيكل مانع للتسرب مناسب، مكونات الختم مصنوعة من مواد مقاومة للضغط العالي، مقاومة للتآكل، ومقاومة للشيخوخة مثل FKM (مطاط الفلورو)، PTFE، وNBR (مطاط النتريل)، والتي يمكن اختيارها بمرونة وفقًا لخصائص الوسط لتحقيق تسرب صفر من الفئة ANSI VI، مما يمنع بشكل فعال التسرب الخارجي للوسط ودخول الهواء، وتجنب فقدان الوسط، وتلف المعدات وتلوث غبار ورشة العمل؛ بالنسبة لظروف الضغط العالي، يمكن تهيئة هيكل مانع للتسرب صلب (سبيكة قمرية، كربيد التنجستن) للتكيف مع التشغيل المستقر على المدى الطويل-في سيناريوهات الضغط المتوسط ​​والعالي.

1. تصميم قلب صمام البندول للتبديل الاتجاهي الحساس والفعال.

يعتمد القلب على قلب صمام البندول المتكامل، والذي يتم تشكيله بدقة بواسطة CNC. يتم مطابقة مركز ثقل البندول بدقة. وباستخدام مساعدة الدفع المتوسط، يمكنها تحقيق مستوى عكسي سريع-من المستوى الثاني. سرعة الاستجابة أعلى بكثير من سرعة الصمامات العكسية التقليدية. إنها مناسبة للعمليات ذات الانعكاس المتكرر (مثل خطوط الإنتاج الآلية والأنظمة الهيدروليكية للآلات الهندسية). يعتمد البندول على بنية اتصال صلبة، والتي تتأرجح بسلاسة، وتوضع بدقة، ولا تحتوي على انحراف عكسي. إنه يتجنب انخفاض كفاءة الإنتاج أو فشل المعدات الناجم عن التأخر. وفي الوقت نفسه، لا يتطلب مكونات محرك معقدة وله بنية بسيطة وموثوقة.

2. مقاوم للانسداد والتآكل-، ومناسب لظروف عمل الوسائط المتعددة-.

جسم الصمام وقلب صمام البندول مصنوعان بدقة من الفولاذ المصبوب والفولاذ المقاوم للصدأ (304، 316L، CF8/CF8M اختياري). تستخدم بعض الطرز سبائك ألومنيوم عالية القوة-، والتي تأخذ في الاعتبار خفة الوزن والمتانة، ويمكن تكييفها مع البيئات القاسية مثل رذاذ الملح البحري والرطوبة العالية ودرجات الحرارة المرتفعة[4][6]. السطح الأساسي للصمام مقوى أو ملحوم بسبيكة صلبة (HRC أكبر من أو يساوي 55)، ويتميز بمقاومة ممتازة للتآكل والتآكل والصدمات، ويمكنه أن يقاوم بشكل فعال -سرعة تجفيف المساحيق والمواد الحبيبية وتآكل السوائل المسببة للتآكل. لا يحتوي تصميم قناة التدفق الانسيابية على زوايا ميتة لبقايا المواد، وهو مناسب للوسائط المختلفة مثل الزيت الهيدروليكي والزيوت المعدنية والسوائل الكيميائية والمسحوق والمواد الحبيبية، ويمكن أن يأخذ في الاعتبار التآكل العالي وظروف التآكل القوية.

3. هيكل مدمج وقدرة قوية على التكيف مع التثبيت.

إنها تعتمد تصميمًا مدمجًا ومدمجًا، مما يقلل الحجم بأكثر من 40% مقارنةً بالصمامات الاتجاهية التقليدية، ويشغل مساحة تركيب صغيرة. وهو مناسب بشكل خاص للسيناريوهات ذات المساحة المحدودة-مثل غرف محركات السفن والآلات الهندسية وخطوط الإنتاج الآلية الصغيرة. يغطي القطر الاسمي DN50~DN500، والواجهة تعتمد وصلة الحافة القياسية GB/T 9113 وANSI B16.5، والتي يمكن توصيلها بسلاسة مع أنظمة النقل الهوائية المختلفة، والأنظمة الهيدروليكية، وخطوط الأنابيب الناقلة والمحركات. إنه يدعم طرق التثبيت المتعددة مثل الأفقي والرأسي، بدون تعديلات معقدة، ولديه قدرة قوية على التكيف، والتي يمكن أن تتكيف بمرونة مع متطلبات تخطيط خطوط الأنابيب المختلفة.

4. سهل التشغيل وتكلفة صيانة منخفضة

وهو يدعم أوضاع القيادة اليدوية والهوائية. يعتمد المحرك اليدوي على تصميم مقبض مريح، وهو سهل التشغيل ومرن في التبديل. يمكنه التدخل يدويًا بسرعة في حالات الطوارئ. يمكن للمحرك الهوائي تحقيق التحكم عن بعد والربط الآلي، والتكيف مع خطوط الإنتاج الآلية الصناعية، ولا يتطلب تشغيلًا يدويًا في-الموقع، مما يحسن كفاءة التشغيل بشكل كبير. إنها تعتمد تصميمًا معياريًا، ويمكن تفكيك الأجزاء الضعيفة مثل البندول والأختام واستبدالها بشكل منفصل دون الحاجة إلى إزالة الصمام بالكامل، مما يحسن كفاءة الصيانة بأكثر من 50%. الأجزاء الضعيفة موحدة وسهلة الشراء. وهي مقاومة للاهتراء ومتينة-، مما يقلل من تكرار الاستبدال. تتميز المعدات باهتزاز منخفض وضجيج منخفض أثناء التشغيل، ومعدل فشل منخفض، ويمكن تشغيلها بشكل مستمر لفترة طويلة.

5. تحمل الضغط العالي، عملية مستقرة وموثوقة.

بعد اختبار قوة الضغط العالي واختبار التعب، يمكن لضغط العمل أن يغطي الضغط الجوي حتى 16MPa، ويمكن تكييفه مع ظروف الضغط المتوسط ​​والمرتفع من الفئة 600 (حوالي 10MPa). نطاق درجة الحرارة هو -30 درجة ~ 400 درجة. يمكن أن تعمل بثبات لفترة طويلة في ظل ظروف عمل معقدة مع درجة حرارة عالية وضغط مرتفع واهتزاز قوي، بدون تشوه أو تسرب [5] [6] [9]. يعتمد قلب صمام البندول تصميمًا عازلًا لتحديد المواقع لتقليل التأثير والضوضاء أثناء عملية التبديل، وإطالة عمر خدمة المعدات، وفي الوقت نفسه ضمان استقرار ضغط النظام وتجنب ضغط الهواء والتقلبات الهيدروليكية الناتجة عن التبديل.

6. متوافق للغاية وقابل للتكيف مع احتياجات الصناعات المتعددة.

يمكن دمجها بسلاسة مع نظام النقل الهوائي، النظام الهيدروليكي، معدات القياس والمشغلات، وهي مناسبة لمتطلبات العملية للصناعات المتعددة مثل الآلات الهندسية، التعدين، المواد الكيميائية، بناء السفن وخطوط الإنتاج الآلية. وهو يدعم التخصيص غير القياسي- ويمكنه ضبط هيكل البندول ومواد الختم والقطر الاسمي وفقًا لخصائص الوسط والتردد العكسي ومتطلبات مساحة التثبيت لتلبية ظروف العمل الشخصية للعملاء. وفي الوقت نفسه، فهو يتوافق مع المعايير الهيدروليكية الدولية ويسهل دمجه مع أنظمة العلامات التجارية المتعددة-.

شركة Shanghai Hanye Engineering Technology Co., Ltd. متخصصة في التحكم في السوائل والمواد، مع التركيز على نقاط الضعف الناتجة عن الانعكاس السريع للوسائط. بفضل "الحساسية والكفاءة، والمقاومة-للانسداد والتآكل-، والختم الموثوق به" كميزاتها الأساسية، فإنها توفر للعملاء صمام محول بندول موثوق به للغاية وقابل للتكيف والحلول ذات الصلة. للحصول على المعلمات التفصيلية، أو حلول التكيف مع ظروف التشغيل، أو دراسات الحالة على -الموقع، فلا تتردد في الاتصال بنا!
